Контрфорсы

Контрфорс (опорная рама) представляет собой конструктивный элемент опалубочной системы. Его назначение заключается в удержании щитов опалубки при одностороннем бетонировании стен, высота которых не превышает 8 м. При этом возникающее давление контрфорс перенаправляет на основание или фундамент.

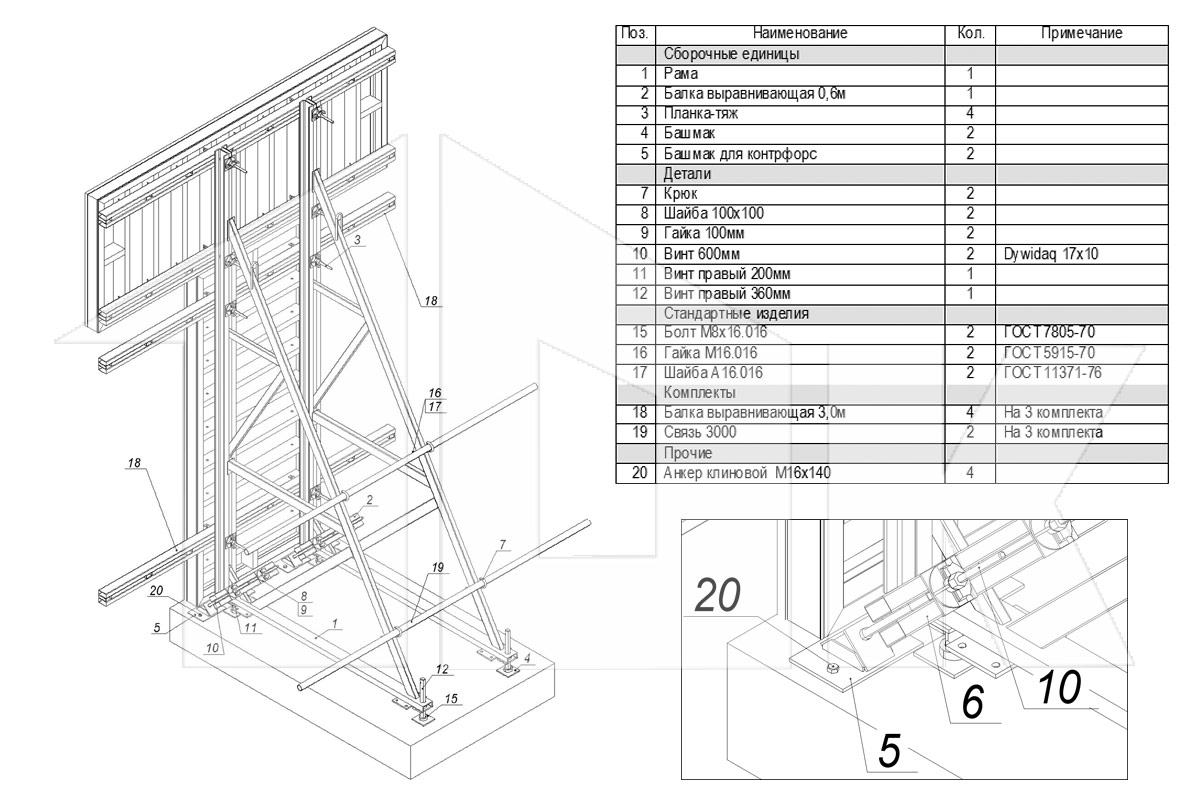

Конструкция контрфорса состоит из 20 элементов. Силовая рама (1) устанавливается на основание на башмаках (4) с передним и задним винтами (11, 12). Это позволяет производить юстировку по высоте. Щиты опалубки крепятся с помощью выравнивающей балки (18) и планки-тяжа (3). Рама изделия крепится к основанию в переднем угле винтами (10) посредством башмака контрфорса (5), закрепленного анкерами (20), и выравнивающей балки (2). Для соблюдения жесткости конструкции, которая состоит из нескольких элементов, расположенных с шагом до 1,22м, на раму изделия устанавливается связь (19) и закрепляется крюками (7) с гайкой (16) и шайбой (17). Заливка бетона выполняется исключительно после полноценной сборки и жесткой фиксации изделия. Скорость заливки составляет 1 м/ч (учитывается высота).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

№ п/п Наименование Значение Примечание
4 м 6 м
1 Высота от опорной поверхности 4,0 м 6,0 м
2 Шаг расстановки Контрфорсов вдоль стены ≤ 1,22 м Зависит от размеров используемого щита
3 Масса изделия 142,66 кг 299 кг
4 Максимальная нагрузка 60 кН/м²

Опорные рамы используются для стеновой опалубки, изготовленной из любого материала. Сами же рамы производятся из стали и подлежат дополнительной обработке с целью повышения износостойкости. Для этого изделие окрашивают или подвергают процедуре горячего цинкования.
